SHIP® 光纤配线柜用于光纤通信系统中局端主干光缆的成端和分配，可
方便地实现光纤线路的连接、分配和调度。
一、产品特点
采用优质钣金材质，强度高、承载能力强
可靠的光缆引入、固定、开剥保护
满足壁挂、架空、直埋、管道安装方式
设备配置灵活、安装使用简单、容易维护、便于管理
二、产品标准
YD/T 778-2011
三、产品图片、规格、尺寸、技术参数

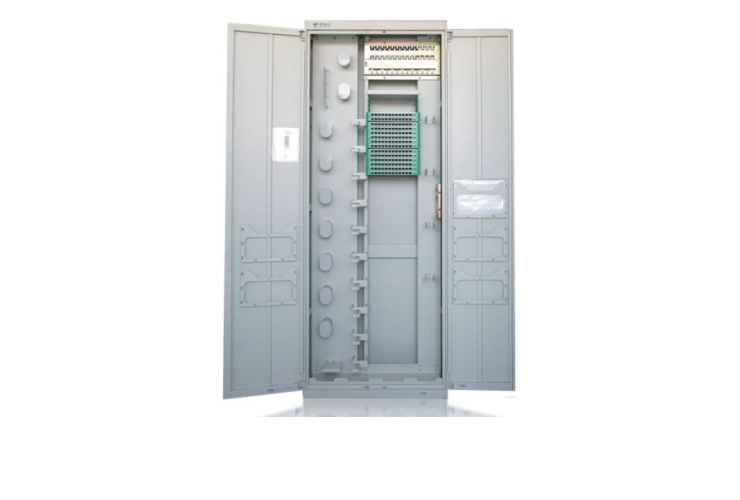

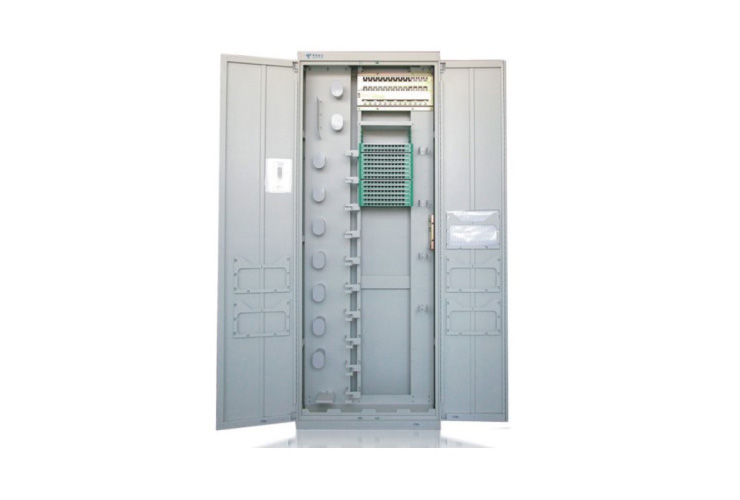

3.1、产品图片
2、规格、尺寸、安装要求、技数参数
|
型号 |
GPX-T001 |
|||
|
适配器类型 |
SC、 FC、双芯 LC |
|||
|
芯数 |
576~864 |
|||
|
材质 |
冷轧钢,表面静电喷塑，架体材料厚度不低于 1.5mm |
|||
|
最大弯曲空间 |
≥30mm |
|||
|
喷塑颜色 |
浅灰色： PANTONG413C |
|||
|
表面处理 |
表面喷塑，涂覆层应表面光洁、色泽均匀、无流挂、无露底 |
|||
|
盐雾试验 |
所有紧固件满足24小时盐雾试验不锈蚀 |
|||
|
一体化熔接盘 |
12 芯/盘（ 电信 V2.0 ） |
|||
|
密封性能 |
IP20 |
|||
|
安装方式 |
落地安装 |
|||
|
进缆 |
顶部右侧 |
|||
|
出缆 |
顶部左侧 |
|||
|
配置 |
产品型号 |
芯数 |
产品尺寸(高*宽*深)mm |
一体化熔接盘数量 |
|
GPX-T001A-576 |
SC： 576 芯 |
H2000*W840*D300 |
48 个 |
|
|
GPX-T001B-720 |
SC：720 芯 |
H2200*W840*D300 |
60 个 |
|
|
GPX-T001C-864 |
SC ：864 芯 |
H2600*W840*D300 |
72 个 |
|
|
附件包 |
250*4尼龙扎带48pcs（ 576芯48PCS、720芯60PCS、864芯72PCS)、 60mm热 缩保护套管576pcs（ 576芯576PCS、720芯720PCS、864芯864PCS）、裸纤保 护套管24米（ 576芯24米、720芯30米、864芯36米），φ10-16喉箍10pcs（576 芯10PCS、720芯12PCS、864芯15PCS）、φ19-25喉箍3pcs（576芯4PCS、720 |
|||
|
芯5PCS、864芯6PCS）、 M12*100膨胀螺栓4PCS。 |
四、产品包装
|
包装方式 |
包装数量 |
材质 |
|
软纸箱 |
1 个 |
三层瓦楞 |
|
木托 |
1 个 |
木材 |
五、订购信息
|
产品编号 |
产品型号 |
产品名称 |
|
F7136020021 |
GPX-T001A-576 |
576 芯托盘光纤配线柜 |
|
F7136020022 |
GPX-T001B-720 |
720 芯托盘光纤配线柜 |
|
F7136020023 |
GPX-T001C-864 |
864 芯托盘光纤配线柜 |
六、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.13 |
定义版本号 |
V.0 |
