SHIP ® 光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口 配线设备。可对主、配线光缆进行固定、开剥、保护、终接及冗纤的盘绕，通 过光纤跳线，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产 品具备模块化设计、最优化的光缆管理系统，实现主干光缆与配线光缆交叉连 接或互连，以及主干光缆之间的直通连接配线功能。
一、产品特点
采用优质冷轧钢板静电环氧粉末喷涂而成
箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好
采用 12 芯光纤熔接配线一体化抽屉式模块可与 24 芯直熔盘互换使用实 现不同功能
卡装式 FC、SC 和 LC、ST （另配附件）四种适配器，适配器呈 30 度排 布，即保证了跳纤的弯曲半径≥ 40mm, 又可避免激光灼伤人眼和光纤调度 时触伤连接器根部
可靠的光缆引入、固定、开剥保护及接地装置，结构简练，操作简单，对纤 芯、尾纤、跳纤均能可靠地保护。
二、产品标准
YD/T 998
ANS∕ITIA-568
ISO/IEC 11801
三、产品图片、规格、尺寸、技术参数

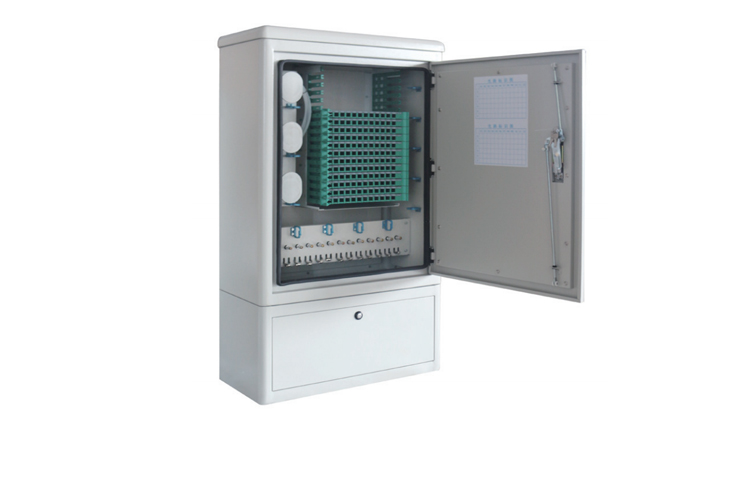

3.1、产品图片
2、规格、尺寸、安装要求、技数参数
|
属性 |
值 |
|
环境温度 |
-40℃ ~ +60℃ |
|
大气压力 |
70 ～ 106KPa |
|
相对湿度 |
≤ 95﹪（ +40℃时） |
|
防护等级 |
IP65 |
|
高压防护与机架间绝缘电阻 |
≥ 1000MΩ/500V(DC) |
|
产品尺寸 |
GPJ-B96 : 460*440*260mm |
|
GPJ-B144: 1150*665*320 mm |
|
|
GPJ-B288: 1500*750*320 mm |
|
GPJ-B576: 1500*750*650mm |
|
|
GPJ-S1152: 1500*1460*620mm |
|
|
材料 |
箱体和内构件均采用冷轧钢板 |
|
端口数量 |
GPJ-B96 : 96位 |
|
GPJ-B144 : 144位 |
|
|
GPJ-B288 : 288位 |
|
|
GPJ-B576 : 576位 |
|
|
GPJ-B1152 : 1152位 |
|
|
端口类型 |
ST,FC,SC,LC双工 |
|
最大弯曲空间 |
≥30mm |
|
喷塑颜色 |
浅灰色： PANTONG413C |
|
表面处理 |
表面喷塑，涂覆层应表面光洁、色泽均匀、无流挂、无露底 |
|
盐雾试验 |
所有紧固件满足24小时盐雾试验不锈蚀 |
|
附件包 |
250*4尼龙扎带24pcs（ 144芯12PCS、288芯24PCS、 576芯48PCS、 1152芯96PCS)、 60mm热缩保护套管288pcs（ 144芯144PCS、288 芯288PCS、576芯576PCS、1152芯1152PCS）、裸纤保护套管12米 （ 144芯6米，288芯12米， 576芯24米，1152芯48米） ，φ10-16喉 箍10pcs（144芯5PCS、288芯10PCS、576芯20PCS、1152芯40PCS、）、 φ19-25喉箍3pcs（144芯1PCS、288芯3PCS、576芯6PCS、1152芯 12PCS、）、绝缘胶带1卷（144芯1卷，288芯1卷，576芯2卷，1152 芯4卷）、防火泥0.5KG(144芯0.5KG，288芯0.5KG，576芯1KG，1152 |
|
芯2KG）、 M12*100膨胀螺栓4PCS。 |
四、产品包装
|
包装方式 |
包装数量 |
材质 |
|
外纸箱 |
1 个 |
三层瓦楞 |
|
木托 |
1 个 |
木材 |
五、订购信息
|
产品编号 |
产品型号 |
产品名称 |
|
F7136030006 |
GPJ-B96 |
钣金 96 芯光缆交接箱（壁挂式） |
|
F7136030002 |
GPJ-B144 |
钣金 144 芯光缆交接箱 |
|
F7136030009 |
GPJ-B288 |
钣金 288 芯光缆交接箱 |
|
F7136030011 |
GPJ-B576 |
钣金 576 芯光缆交接箱 |
|
F7136030012 |
GPJ-B1152 |
钣金 1152 芯光缆交接箱 |
六、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.09 |
定义版本号 |
V.0 |
