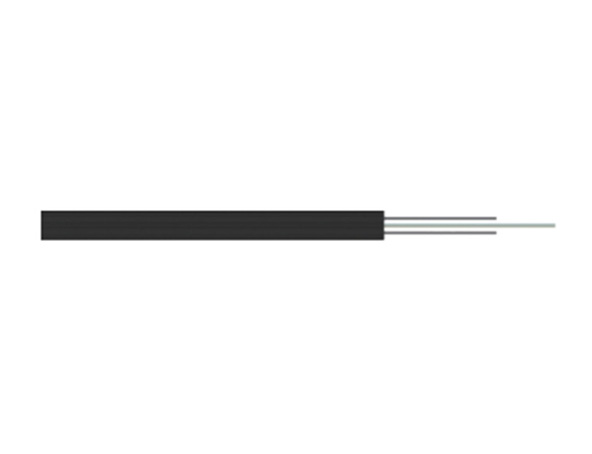

SHIP®蝶形光缆是将 1、2、4 光纤置于中心，两侧加 2 根加强件支撑，挤制护 套成形。
采用符合 ITU-T G.657 光纤，具有目前同类型产品的最高性价比
结构简单、合理、具有良好的抗压、抗拉性能
独特的凹槽设计，易剥离，方便接续，简化安装和维护
光缆结构简单，重量轻，实用性强
一、产品标准
YD/T1997 YD/T1997(烟密度符合 IEC61034-2，卤素符合 IEC60754-1、 IEC60754-2)
IEC60332-1
ANSI/TIA-568.2-D
ISO/IEC 11801
二、产品图片、规格、尺寸

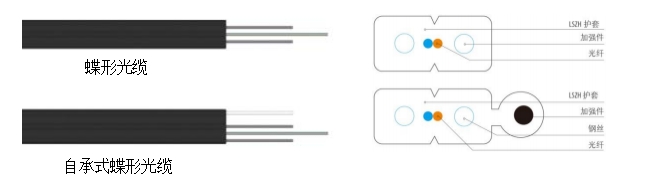

1、产品图片
2、主要材料、尺寸
|
光纤规格 |
G.657.A1 |
|
加强件 |
FRP/钢丝 |
|
外护套 |
LSZH |
|
护套颜色 |
黑色 |
|
被覆层的颜色 |
蓝、橙、绿、棕 |
|
工作/存储温度 |
-20℃~60℃ |
|
交货长度（米/卷） |
1000 米/卷、2000 米/卷或用户定义 |
3、光缆结构尺寸
|
规格型号 |
护套厚度 mm |
1、2 芯外径 mm |
4 芯外径mm |
加强构件 mm |
增强构件 mm |
参考重量 kg/km |
|
GJXH |
0.5±0.1 |
2.0*3.0±0.1 |
2.0*3.0±0.1 |
钢丝 0.45*2 |
- |
13 |
|
GJXFH |
0.5±0.1 |
2.0*3.0±0.1 |
2.0*3.0±0.1 |
FRP 0.5*2 |
9 |
|
|
GJYXCH |
0.5±0.1 |
2.0*5.0±0.1 |
2.0*5.0±0.1 |
钢丝 0.45*2 |
钢丝 1.0 |
- |
|
GJYXFCH |
0.5±0.1 |
2.0*5.0±0.1 |
2.0*5.0±0.1 |
FRP 0.5*2 |
钢丝 1.0 |
- |
4、光纤几何特性
|
光纤规格 |
G.657A1 |
|
模场直径(μm） |
8.6～9.5 |
|
包层直径(μm） |
125.0 (±0.7） |
|
涂覆层直径(μm） |
245 (±5） |
|
着色层直径(μm） |
250 (±15.0） |
|
包层不圆度(%) |
≤0.7 |
|
包层/涂覆层同心度误差(μm） |
≤12 |
|
芯/包层同心度误差(μm） |
≤0.5 |
5、机械性能
|
光缆类型 |
接入网用 |
自承式 |
|
短暂/长期拉伸力(N) |
80/40 |
600/300 |
|
短暂/长期压扁力(N/100mm) |
1000/500 |
2200/1000 |
|
动态/静态最小弯曲半径（mm） |
40/20 |
60/30 |
6、光学性能
|
使用波长(nm) |
1310 |
1550 |
|
衰减系数(最大值) (dB/km) |
≤0.34 |
≤0.22 |
|
截止波长λcc |
≤1260 |
|
|
温度附加衰减(dB/km) |
≤0.05 |
|
|
零色散波长 |
1300nm-1324nm |
|
|
零色散斜率（ps/n ㎡.km） |
≤0.092 |
|
|
宏弯损耗（30mm/10 圈）（db） |
≤0.25 |
|
7、产品包装、运输和存贮
|
规格型号 |
缆盘型号/1km |
缆盘型号/2km |
|
GJXH-1/2/4 芯 |
A |
A |
|
GJXFH-1/2/4 芯 |
A |
A |
|
GJYXCH-1/2/4 芯 |
B |
C |
|
GJYXFCH-1/2/4 芯 |
B |
C |
-缆盘尺寸：
|
缆盘型号 |
缆盘尺寸 |
参考重量（Kg） |
盘面直径（mm） |
内径直径（mm） |
内径高度（mm） |
|
A |
350*230*340 |
2 |
350 |
230 |
340 |
|
B |
400*230*350 |
2．5 |
400 |
230 |
350 |
|
C |
500*320*450 |
5．5 |
500 |
320 |
450 |
-光缆保护材料及厚度：珍珠棉，5±0.5mm
-每卷产品贴有两张合格证，一张贴在木盘上，一张贴在缆体表面；
-装盘后的光缆最外层与缆盘侧板边缘的距离应不小于 40mm；
-光缆两端固定在盘子内，其内端应预留可移出长度不少出 3m，以供测试之用；
-缆盘存贮时，不得平放，不得堆放；同时防止受潮、暴晒等。
三、订购信息
|
产品型号 |
产品名称 |
包装 |
|
D220H-X |
GJXH 入户型金属加强件皮线光缆 LSZH 护套 |
推荐长度：2000m |
|
D221H-X |
GJXFH 入户型非金属加强件皮线光缆 LSZH 护套 |
推荐长度：2000m |
|
D222H-X |
GJYXCH 自承式金属加强件皮线光缆 LSZH 护套 |
推荐长度：2000m |
|
D223H-X |
GJYXFCH 自承式非金属加强件皮线光缆 LSZH 护套 |
推荐长度：2000m |
四、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.08 |
定义版本号 |
V.0 |
