室外中心束管重铠（全干式）光缆

SHIP®室外中心束管轻铠（全干式）光缆是将光纤套入高模量的 PBT(聚对甲基丁二醇酯)材料做成的内填充阻水纱的松套管中。松套管外用双面镀铬涂塑钢带纵包，钢带和松套管之间加阻水带，两侧放置两根平行钢丝后聚乙烯（PE）护套成缆。外侧再次使用双面镀铬涂塑钢带纵包，聚乙烯（PE）护套成缆。

联系我们

全国热线19147712913

产品详情

一、产品特点

全截面阻水结构，确保良好的阻水防潮性能

松套管中填充特种纤膏，对光纤进行关键性保护

两根平行钢丝增加了光缆的抗拉力和抗侧压力等机械性能

双层涂塑钢带铠装，保证光缆有足够的机械性能

全干式结构，施工便利

二、.产品标准

YD/T 3350.2

ANSI/TIA-568.2-D

ISO/IEC 11801

三. 产品图片、尺寸、规格

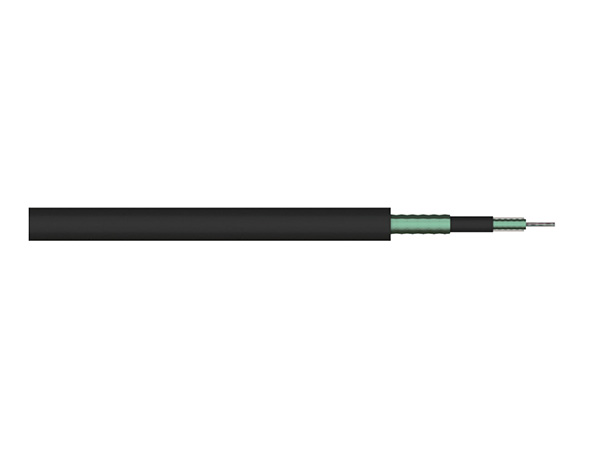

1、产品图片


单模光纤性能要求（G652D/OS2）

室外单模光缆默认采用G652D(或称为 OS2)光纤，性能要求如下表：

属性	值
模场直径	9.3±0.5 μm（波长 1310nm 处）
包层直径	125.0±1.0 μm
涂层直径	245±10 μm
芯/包层同心度误差	≤0.8 μm
包层不圆度	≤1.0%
衰减	≤0.35dB/km（波长 1310nm/1383nm）（成缆后≤0.36dB/km）
衰减	≤0.21dB/km（波长 1550nm）（成缆后≤0.22dB/km）
色散	≤3.5ps/nm∙km（波长 1288nm～1339nm）
	≤5.3 ps/nm∙km（波长 1271nm～1360nm）
	≤18.0 ps/nm∙km（波长 1550nm）
零色散波长	1300nm～1324nm
最大零色散点斜率	≤0.092ps/nm2∙km
偏振模色散系数	≤0.2ps/ √km (≧20 盘光缆@1550nm）,Q（概率）=0.01%
截止波长λcc	1260nm
宏弯衰减	≤0.1dB（波长 1625nm 处，以 30mm 的弯曲半径松绕 100 圈后）
拉力筛选	≧100kpsi（0.69Gpa）

多模光纤性能要求（OM1/OM2/OM3/OM4）

多模光纤可采用 OM1/OM2/OM3/OM4，性能要求如下表：

属性	A1a.1(OM2)	A1a.2(OM3)	A1a.3(OM4)	A1b(OM1)
芯层直径	50±2.5 μm			62.5±3 μm
包层直径	125.0±1 μm			125.0±2 μm
涂层直径	245±10.0 μm
芯/包层同心度误差	≤1.5 μm
包层不圆度	≤1.0%			≤2.0%
芯层不圆度	≤6.0%

衰减	850nm	3.0 dB/km
	1300nm	1.0 dB/km
满注入带宽 MHz.km @850nm		500	1500	3500	200
有效模式带宽 MHz.km @850nm		未定义	2000	4700	未定义
宏弯衰减 @850/1300nm	37.5mm 100 圈	0.5/0.5dB
	15mm 2 圈	1/1 dB			未定义
零色散波长		1295～1340nm			1320～1365nm
拉力筛选		≧100kpsi（0.69GPa）

主要材料、尺寸

光纤规格	G.652D/OM1/OM2/OM3/OM4
加强构件	磷化钢丝
松套管	材料	PBT
阻水	阻水纱+阻水带
铠装类型	钢塑复合带+钢丝+皱纹钢带
内护套	材料	MDPE
	颜色	黑色
外护套	材料	MDPE
	颜色	黑色
工作及存储温度	-40℃~70℃
交货长度（米/卷）	2000 米/卷、3000 米/卷或用户定义

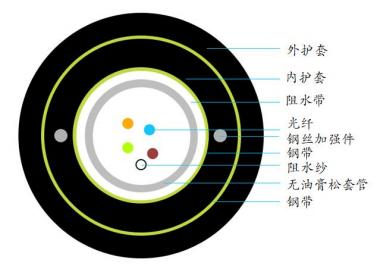

光缆结构要求

光纤芯数	套管外径	护套厚度mm	外径mm	参考重量 kg/km
2-12 芯	2.5	1.8	12.8±0.3	154

机械与环境特性

普通直埋光缆的机械性能如下表所示。

拉伸力（N）		压扁力（N/100mm）		弯曲半径（D=光缆直径）
短期	长期	短期	长期	静态	动态
3000	1000	3000	1000	12.5D	25D

产品包装、运输与存贮

1. 缆盘信息

1 、缆盘内筒芯内径直径不小于 30D（D 为光缆外径）

2 、缆盘盘面直径不小于 600mm ，不大于 1200mm；缆盘芯桶内径不小于 280mm ，不大于 450mm；缆盘高度不小于 490mm ，不大于 630mm。

3、缆盘推荐：700*330*490mm，750*330*630mm，800*360*630mm，900*400*630mm，1000*400*630mm， 1100*450*630mm。

-光缆两端应密封和具有表示端别的颜色标志，A 端为红色，B 端为绿色；

-光缆保护材料及厚度，共 2 种方案：

①太阳膜，5±0.5mm；

②夹板，5-8mm（按实际盘具宽度，不得超过盘具外宽 8mm，绿色塑料打包带 2 根）

*实际方案由采购下单时具体选择。

-每卷产品贴有两张纸质合格证和一张铁皮合格证，一张铁皮合格证钉在木盘上，一张纸质合格证贴在缆体表面，另一张纸质合格证贴在太阳膜上；

-装盘后的光缆最外层与缆盘侧板边缘的距离应不小于40mm；

-光缆两端固定在盘子内，其内端应预留可移出长度不少出 3m，以供测试之用；

-缆盘存贮时，不得平放，不得堆放；同时防止受潮、暴晒等。

2. 缆盘印字

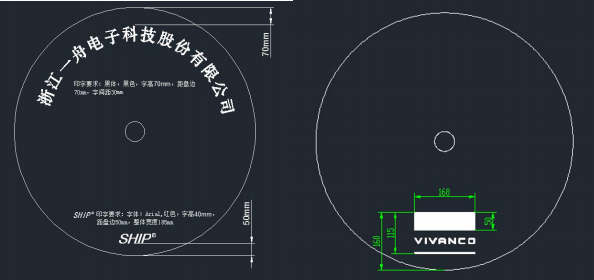

缆盘印字要求如下图所示（SHIP 品牌与 VIVANCO 品牌）：


订购信息

产品型号	产品名称	包装
D311-X	GYXW53 室外单模中心束管重铠夹带钢丝钢带光缆	推荐长度：2000 米
D312-X	GYXW53 室外多模中心束管重铠夹带钢丝钢带光缆 62.5/125（OM1）	推荐长度：2000 米
D312B-X	GYXW53 室外多模中心束管重铠夹带钢丝钢带光缆 50/125（OM2）	推荐长度：2000 米
D312C-X	GYXW53 室外多模中心束管重铠夹带钢丝钢带光缆 50/125（OM3）	推荐长度：2000 米
D312D-X	GYXW53 室外多模中心束管重铠夹带钢丝钢带光缆 50/125（OM4）	推荐长度：2000 米
