SHIP®六类非屏蔽插座配线架应用于数据网络通信,跳线连接的配线装置器，主 配线间和各分配间应用。 19 英寸机架式安装，采用塑料面板、优质冷轧钢板， 保证产品的机械强度 插座特殊设计，可防电话头误插而引起的低针现象。模块 后座配有防尘盖，有效防止积尘对链路性能的影响 ,打线座带尖角分线结构，使 施工更简便 可更换的标识管理，让施工、维护、管理更方便、快捷。使用 SHIP® 六类非屏蔽插座配线架您将获得这些特有的设计 ，为您的结构化综合布线提供 更高的性能与效率。
一、产品特点
性能超越了 ANSI/TIA-568.2-D 和 ISO/IEC 11801 对六类标准的规定
19 英寸机架式安装，采用塑料面板、优质冷轧钢板，保证产品的机械强度 插 座特殊设计，可防电话头误插而引起的低针现象。
模块后座配有防尘盖，有效防止积尘对链路性能的影响 ,打线座带尖角分线 结构，使施工更简便
可更换的标识管理，让施工、维护、管理更方便、快捷。
二、产品标准
YD/T926.3
ANSI∕TIA-568
ISO/IEC 11801
三、产品图片、规格、尺寸

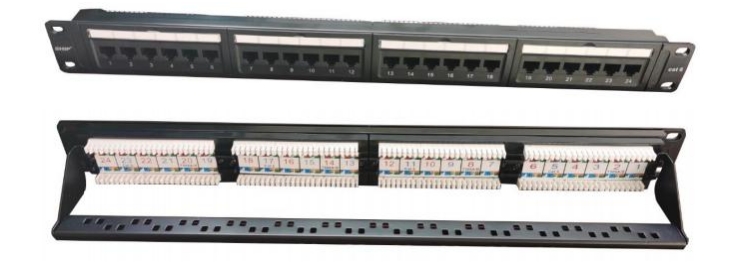

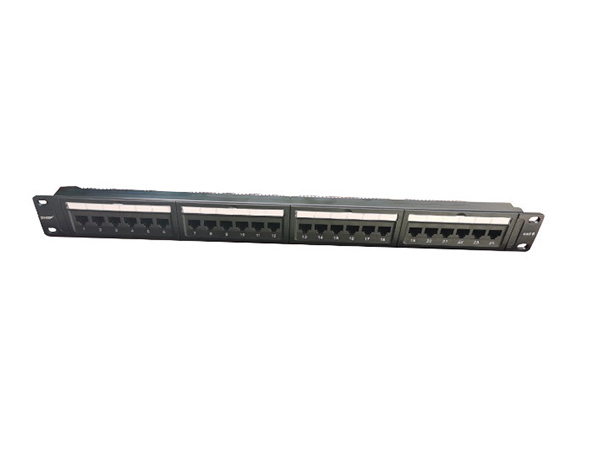

1、产品图片
2.规格、尺寸、安装要求
|
配线架
|
主要材料 |
冷轧板， 喷塑 |
|
标识 |
SHIP®、 Cat.6 |
|
|
外形尺寸 |
482.6 × 125 ×44(mm max) |
|
|
安装要求 |
19 英寸标准机架 |
|
四、产品性能
1、机械性能
|
项 目 |
参 数 |
|
IDC |
磷青铜 |
|
金针 |
磷青铜表面镀金 3U |
|
插头与插座插合次数 |
≥1000 次 |
|
导线端接次数 |
≥250 次 |
|
卡接导体类型 |
实心导体或绞合导体 |
|
卡接导体规格 |
22~26AWG |
|
导体数 |
8 |
|
工作温度 |
-10℃~ +60℃ |
2、电气性能
|
项 目 |
参 数 |
|
最小绝缘电阻 |
100MΩ |
|
耐压强度 |
直流： 1000 伏（交流 750 伏） 1 分钟无击穿和飞弧现象 |
|
额定电流 |
0.75 安培 |
五、产品包装
|
包装方式 |
包装数量 |
包装尺寸 |
参考重量 |
|
内箱 |
1个 |
51.5X10X6.5cm |
0.7 |
|
外箱 |
20 个 |
53X43X37cm |
15.5 |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
|
E7102030030 |
P197-24G |
24 位六类非屏蔽插座配线架 |
