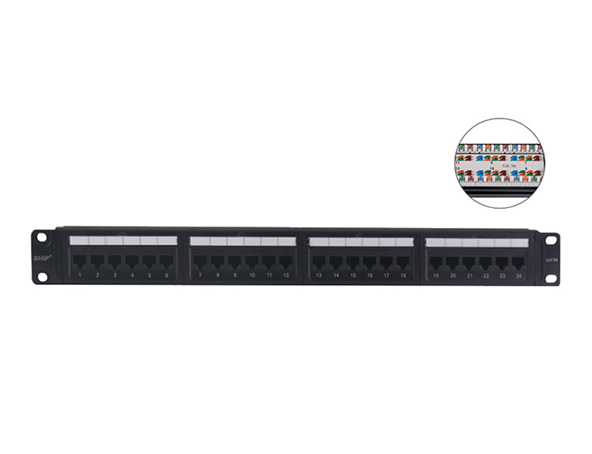

SHIP®超五类非屏蔽插座配线架应用于数据网络通信,跳线连接的配线装置器 ， 主配线间和各分配间应用。19 英寸机架式安装，采用塑料面板、优质冷轧钢板， 保证产品的机械强度 插座特殊设计，可防电话头误插而引起的低针现象 模块 后座配有防尘盖，有效防止积尘对链路性能的影响 ,打线座上印的色标使施工和 检验变的更直观、更方便 可更换的标识管理，让施工、维护、管理更方便、快 捷。使用 SHIP®超五类非屏蔽插座配线架您将获得这些特有的设计，为您的结 构化综合布线提供更高的性能与效率。
一、产品特点
性能超越了 ANSI/TIA-568.2-D 和 ISO/IEC 11801 对超五类标准的规定
19 英寸标准机架安装，采用金属配线空板结构，保证产品更高的机械强度
模块位置上下左右前后错落有致，给施工提供了较大的空间。
模块的空间位置使发射的电磁场呈螺旋状，从而达到模块间的外部干扰最
小。
模块的角度使跳线插入后左右两边各 12 条自然分开，跳线理线时不用弯曲， 不会破坏线缆内部的扭距，从而也不会破坏跳线的性能。
二、产品标准
YD/T926.3
ANS∕ITIA-568.2-D
ISO/IEC 11801
三、产品图片、规格、尺寸
规格书/SPECIFICATION

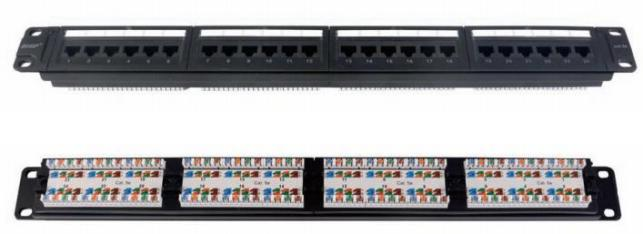

1、产品图片
2.规格、尺寸、安装要求
配线架 | 主要材料 | 冷轧板，喷塑 |
标识 | SHIP®、Cat.5e | |
外形尺寸 | 482.6 × 125 ×44(mm max) | |
安装要求 | 19 英寸标准机架 | |
三、产品性能
1、机械性能
项 目 | 参 数 |
I DC | 磷青铜 |
金针 | 磷青铜表面镀金 |
插头与插座插合次数 | ≥1000 次 |
导线端接次数 | ≥250 次 |
卡接导体类型 | 实心导体或绞合导体 |
卡接导体规格 | 22 ~26AWG |
导体数 | 8 |
工作温度 | -10℃ ~ +60℃ |
2、电气性能
项 目 | 参 数 |
最小绝缘电阻 | 100MΩ |
耐压强度 | 直流： 1000 伏（交流 750 伏） 1 分钟无击穿和飞弧现象 |
额定电流 | 0.75 安培 |
四、产品包装
包装方式 | 包装数量 | 包装尺寸 | 参考重量 |
内箱 | 1 个 | 51.5X10X6.5cm | 0.7 |
外箱 | 20 个 | 53X43X37cm | 15.5 |
五、订购信息
产品编号 | 产品型号 | 产品名称 |
E7102020001 | P197-24 | 24 位超五类非屏蔽插座配线架 |
六、修改记录
修改时间 |
修改内容 |
版本号 |
2021.12.08 | 定义版本号 | V.0 |
