SHIP®六类非屏蔽信息插座模块应用于数据网络通信，配合信息插座面板 或桌面盒应用于工作区。卡线座为金字塔形设计，卡线时无需开绞既可卡入， 从而有效控制线对开绞长度不破坏绞距。卡线槽与走线方向呈 45°, 使线对更平 顺，牢固可靠。
一、产品特点
性能超越了 ANSI/TIA 568-C.2 和 ISO/IEC 11801 ：2010 对 6 类标准的 规定。
金针表面整体镀金，提高接触性能，防止表面氧化及延长使用寿命。
特有的线缆保护盖，可保持芯线卡接牢固并有效防尘， 同时具有卡压线缆 功能。
精巧的外形结构设计，保证了底盒中线缆有更宽松的容纳空间
特别设计的交叉金针空间排列，有效提升近端串音余量
二、产品标准
YD/T926.3
ANSI∕TIA-568-C.2
ISO/IEC 11801
三、产品图片、规格、尺寸

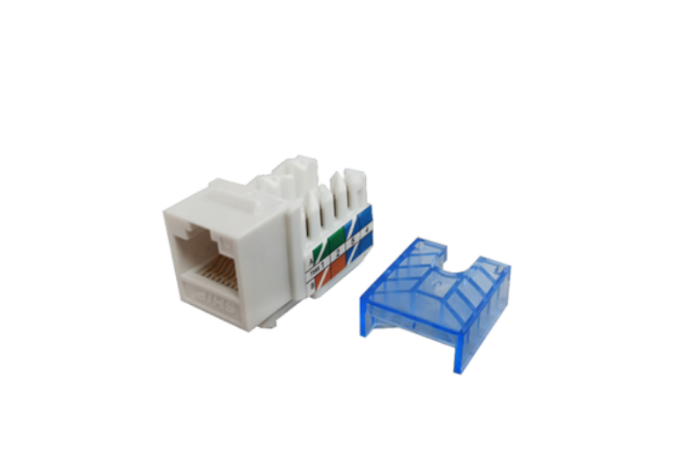

1、产品图片
2.规格、尺寸、安装要求
|
模块外壳 |
主要材料 |
PC |
|
标识 |
SHIP®、 6 |
|
|
外形尺寸 |
31 × 17 ×22.5（mm max） |
|
|
金针 |
磷青铜， 镀金 3 uinch |
|
|
IDC |
磷青铜镀镍 |
|
|
线缆保护盖 |
PC |
|
|
打线线序 |
T568A/T568B |
|
|
打线方式 |
90 度 |
|
|
进线方式 |
180 度或 90 度 |
|
|
- 安装要求 |
面板规格 |
SHIP®86 系列信息面板单口、双口、三口和四口 |
|
底盒深度 |
≥45mm |
|
四、产品性能
1、机械性能
|
项 目 |
参 数 |
|
插头与插座插合次数 |
≥1000 次 |
|
导线端接次数 |
≥300 次 |
|
卡接导体类型 |
实心导体或绞合导体 |
|
卡接导体规格 |
22~26AWG |
|
导体数 |
8 |
|
使用温度 |
-10℃~ +60℃ |
2、电气性能
|
项 目 |
参 数 |
|
最小绝缘电阻 |
100MΩ |
|
耐压强度 |
直流：1000 伏（交流 750 伏）1 分钟无击穿和飞弧现象 |
|
额定电流 |
1 安培 |
五、产品包装
|
包装方式 |
包装数量 |
包装尺寸 |
参考重量 |
|
PE 彩袋 |
1个 |
12X18cm |
0.01Kg |
|
内箱 |
100 个 |
31X26X12cm |
1.3Kg |
|
外箱 |
1000 个 |
64X33X55cm |
15Kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
|
E7104030022 |
M285 |
六类非屏蔽信息插座模块 |
