SHIP®六类非屏蔽信息插座模块应用于数据网络通信，电信间,配合信息插 座面板或桌面盒应用于工作区。金针表面整体镀金，提高接触性能，防止表面 氧化及延长使用寿命，特有的线缆保护盖，可保持芯线卡接牢固并有效防尘， 同时具有卡压线缆功能。使用 SHIP® M255 信息插座模块您将获得这些特有的 设计，为您的结构化综合布线提供更高的性能与效率。
一、产品特点
性能超越了 ANSI/TIA 568 和 ISO/IEC 11801 对六类标准的规定。
金针表面整体镀金，提高接触性能，防止表面氧化及延长使用寿命。
特有的线缆保护盖，可保持芯线卡接牢固并有效防尘，同时具有卡压线缆 功能。
精巧的外形结构设计，保证了底盒中线缆有更宽松的容纳空间
特别设计的交叉金针空间排列，有效提升近端串音余量
阻燃：UL94-V0
二、产品标准
YD/T926.3
ANS∕ITIA-568
ISO/IEC 11801
规格书/SPECIFICATION
三、产品图片、规格、尺寸

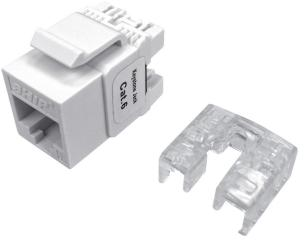

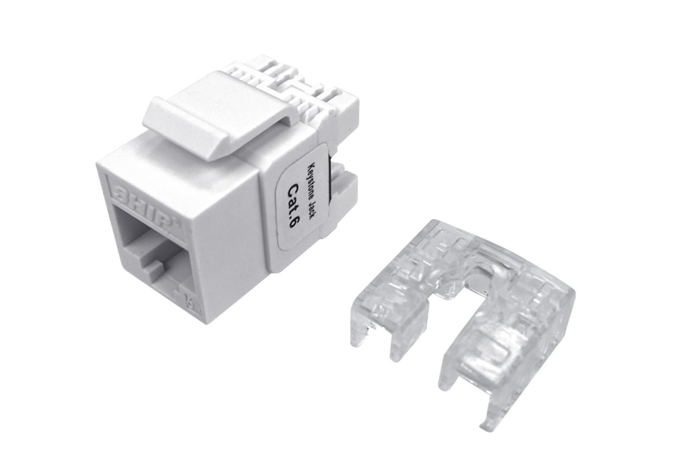

1、产品图片
2.规格、尺寸、安装要求
|
模块外壳 |
主要材料 |
ABS 阻燃、 PC 阻燃 |
|
标识 |
SHIP®、 6 |
|
|
外形尺寸 |
28.3 × 16.1 ×22.4（ mm max ） |
|
|
金针 |
磷青铜，镀金 50uinch |
|
|
I DC |
磷青铜镀镍 |
|
|
线缆保护盖 |
PC 阻燃 |
|
|
打线线序 |
T568A/T568B |
|
|
打线方式 |
180 度 |
|
|
进线方式 |
180 度或 90 度 |
|
|
安装要求 |
面板规格 |
SHIP ®86 系列信息面板单口、双口、三口和四口 |
|
底盒深度 |
≥45mm |
|
四、产品性能
1、机械性能
|
项 目 |
参 数 |
|
插头与插座插合次数 |
≥1000 次 |
|
导线端接次数 |
≥250 次 |
|
卡接导体类型 |
实心导体或绞合导体 |
|
卡接导体规格 |
22~26AWG |
|
导体数 |
8 |
|
使用温度 |
-10℃ ~ +60℃ |
2、电气性能
|
项 目 |
参 数 |
|
最小绝缘电阻 |
100MΩ |
|
耐压强度 |
直流：1000 伏（交流 750 伏）1 分钟无击穿和飞弧现象 |
|
额定电流 |
0.75 安培 |
五、产品包装
|
包装方式 |
包装数量 |
包装尺寸 |
参考重量 |
|
PE 彩袋 |
1 个 |
12X18cm |
0.01Kg |
|
内箱 |
100 个 |
31X26X12cm |
1.3Kg |
|
外箱 |
1000 个 |
64X33X55cm |
15Kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
|
E7104030023 |
M255 |
六类非屏蔽信息插座模块 |
七、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2021.12.08 |
定义版本号 |
V.0 |
