五类非屏蔽电缆应用于结构化布线数据传输电缆；传输数字， 语音， 数据 和视频信号，适合所有 D 级链路和五类的应用。
一、产品特点
绝缘采用 HDPE， 护套采用 PVC，无屏蔽结构 采用纸箱包装方式
提供电缆长度标记，减少浪费
支持语音、数据、视频信号高速传输
二、参考标准
GB/T 18015.2-2007
三、产品图片、规格、尺寸

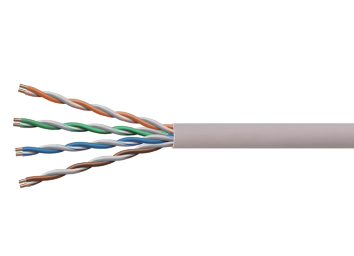

产品图片

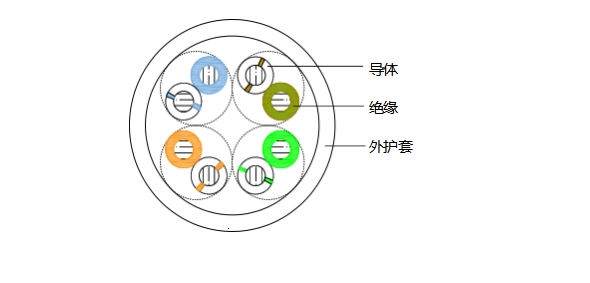

2. 规格、尺寸、安装要求
|
电缆对数 |
4 对 |
||||
|
导体 |
结构 |
单股 |
|||
|
材料 |
退火圆铜 |
||||
|
尺寸 |
25AWG |
||||
|
绝缘 |
芯线外径 |
0.84±0.08mm |
|||
|
材料 |
HDPE+色母 |
||||
|
分辨色 |
白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕 |
||||
|
对绞 |
芯线颜色 |
白-蓝/蓝 |
白-橙/橙 |
白-绿/绿 |
白-棕/棕 |
|
护套 |
材料 |
PVC |
|||
|
平均厚度 |
0.50±0.10mm |
||||
|
外径 |
4.7±0.3mm |
||||
|
印字 |
SHIP-TECH SYSTEM CABLE UTP CAT.5 4PAIRS 25AWG GB/T 18015.2-2007 D135-E HSYV-5 批号 001M… 305M |
||||
|
成卷方式 |
Reelex II |
||||
|
安装温度 |
0℃~ +60℃ |
||||
|
使用及存储温度 |
-20℃~ +60℃ |
||||
四、产品性能
1. 机械性能
绝缘、护套机械性能和环境性能可满足GB/T 18015.2-2007 中的技术参数。 2. 电气性能
电气性能可满足 GB/T 18015.2-2007 中的技术参数
3. 传输性能
传输性能可满足 ANSI/TIA-568.2-D 90 米链路性能, 同时还满足 GB/T 18015.2-2007 中的传输性能指标。
4. 阻燃性能
符合 GB/T 18380.22-2008： 单根绝缘细电
五、产品包装
1. 包装箱规格：
线电缆火焰垂直蔓延试验—扩散 型火焰试验方法
|
长*宽*高 |
- |
|
线缆长度 |
305m/箱 |
|
整箱参考重量 |
- |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
X7102000052 |
D135-E |
U/UTP 五类 4 对非屏蔽电缆 |
305 米/箱 |
七、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2022.06.13 |
修改相关标准及参数 |
V.1 |
