SHIP®机架式光分路器 （PLC Splitter） 是一种基于石英玻璃的集成波导光功率 分配器件， 适用于 CATV 系统及无源光接入网 （EPON、 BPON、GPON 等） 中连接局端和终端设备， 可实现光信号的均匀分配。
一、产品特点
插入损耗低、回波损耗高
工作波长宽
偏振相关损耗低
高可靠性和稳定性
提供 1× N 和 2× N 系列
二、产品标准
YD/T 2000.1-2014(2017)
三、产品图片、规格、尺寸

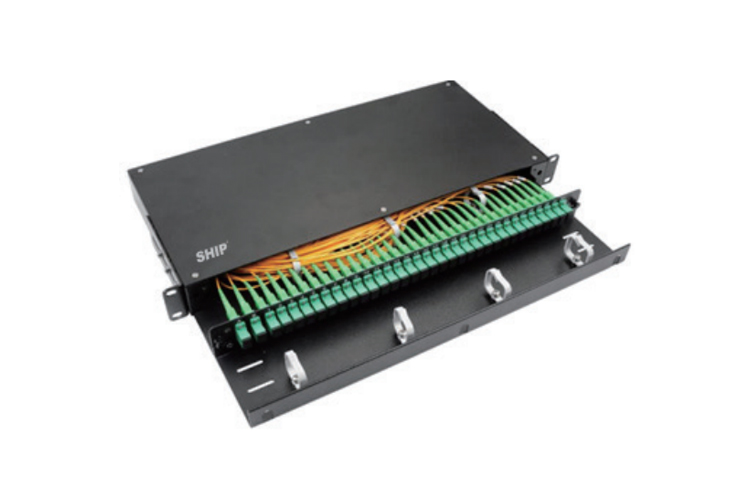

1、产品图片
2.产品技术参数
|
参数 |
工 作 波 长(nm) |
插入损 耗 IL(dB) |
均匀性 FL(dB) |
回波损耗 RL(dB) |
偏振相关 损耗 PDL(dB) |
方向性 DL(dB) |
工 作 温 度 (℃) |
储 存 温 度 (℃) |
产品尺寸 长 ×宽 ×高 （mm） |
|
|
≤ |
≤ |
UPC ≥ |
APC ≥ |
≤ |
≥ |
|||||
|
1 ×2 |
1260-1 650 |
4.3 |
0.6 |
50 |
55 |
0.2 |
55 |
-40~ 85 |
-40~ 85 |
19” 1U:482×286×43 19” 2U:482×286×86 |
|
1 ×4 |
7.4 |
0.7 |
50 |
55 |
0.2 |
55 |
||||
|
1 ×8 |
10.7 |
0.8 |
50 |
55 |
0.2 |
55 |
||||
|
1 × 16 |
14.0 |
1 |
50 |
55 |
0.2 |
55 |
||||
|
1 ×32 |
17.3 |
1.5 |
50 |
55 |
0.3 |
55 |
||||
|
1 ×64 |
20.6 |
2.0 |
50 |
55 |
0.4 |
55 |
||||
|
1 × 128 |
24.2 |
2.6 |
50 |
55 |
0.8 |
55 |
||||
|
2 ×2 |
4.4 |
0.6 |
50 |
55 |
0.2 |
55 |
||||
|
2 ×4 |
7.8 |
0.7 |
50 |
55 |
0.2 |
55 |
||||
|
2 ×8 |
11.0 |
0.8 |
50 |
55 |
0.2 |
55 |
||||
|
2 × 16 |
14.6 |
1 |
50 |
55 |
0.2 |
55 |
||||
|
2 ×32 |
17.6 |
1.5 |
50 |
55 |
0.4 |
55 |
||||
|
2 ×64 |
20.9 |
2 |
50 |
55 |
0.4 |
55 |
||||
|
2 × 128 |
24.5 |
3 |
50 |
55 |
1.0 |
55 |
||||
注意： *所有测量都在室温下进行， 规格包含连接器和适配器
*包装尺寸可定制。
