SHIP® ODF 光纤配线架应用于数据网络通信，光纤通信系统中局端主干光 缆的成端和分配， 可方便地实现光纤线路的连接、分配和调度。适用于光纤到 小区、光纤到大楼、远端模块及无线基站的中小型配线系统。可选用 ST、SC、 FC、 LC 接口， 采用金属结构， 表面涂装静电喷塑， 塑料组件， 结构轻巧， 外形 美观， 全模块化设计， 全正面化操作， 安装灵活、施工维护方便。
产品特点
采用金属结构， 表面涂装静电喷塑， 塑料组件， 结构轻巧， 外形美观
集熔接配线一体化的熔接配线配件 ， 不含适配器
适用于束状和带状光缆， 光缆和尾纤均具有充足的盘存空间
热收缩保护管采用的材料及填充物的热熔温度不小于 120℃ , 热软化温度大 于 90℃
三． 产品标准
YD/T926.3
ANSI/TIA-568.2-D
ISO/IEC 11801
四． 产品图片、规格、尺寸、技术参数

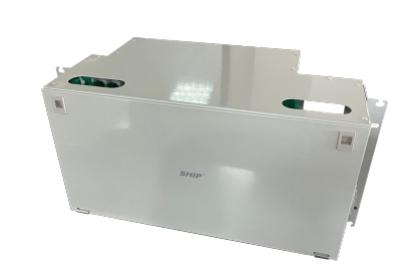

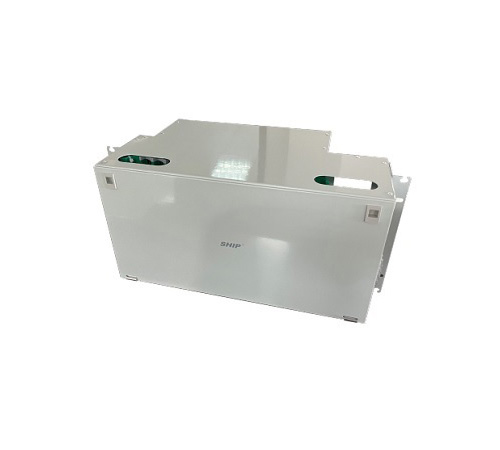

4.1、产品图片
4.2.规格、尺寸、安装要求、技数参数
属性 | 值 |
机架高度 | 1U/2U/3U/4U/5U/8U |
安装类型 | 19”标准机架 |

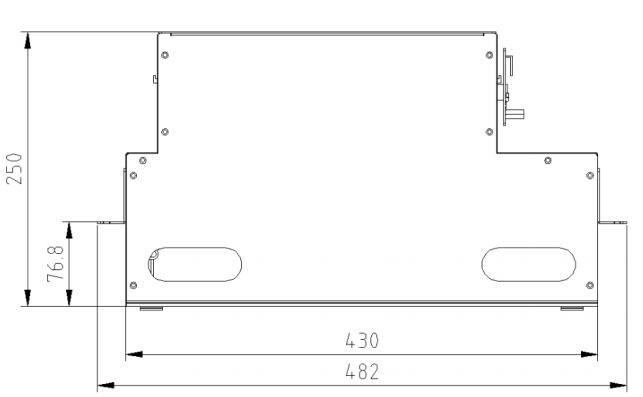

尺寸 （宽 X 深 X 高） | S952-12: 482X250X44mm |
4.2.规格、尺寸、安装要求、技数参数
S952-24: 482X250X88mm | |
S952-48: 482X250X132mm | |
S952-72: 482X250X176mm | |
S952-96: 482X250X220mm | |
S952-144 482X250X354mm | |
材料 | 冷扎钢板 |
端口数量 | 12位 |
端口类型 | ST,FC,SC,LC双工 |
使用温度 | -25℃ ~ +60℃ |
最大弯曲空间 | ≥30mm |
表面处理 | 表面喷塑白色， 涂覆层应表面光洁、色泽均匀、无流挂、无露底 |
盐雾试验 | 所有紧固件满足48小时盐雾试验不锈蚀 |
附件包 | 100*2尼龙扎带 （S952-12配2PCS、 S952-24配4PCS、 S952-48配 8PCS、S952-72配12PCS、S952-96配16PCS、 S952-144配24PCS) 60mm热缩保护套管（S952-12配12PCS、S952-24配24PCS、S952-48
配48PCS、 S952-72配72PCS、 S952-96配96PCS、 S952-144配
144PCS) 裸纤保护套管 （S952-12配1米、 S952-24配2米、 S952-48配4米、 S952-72配6米、 S952-96配8米、 S952-144配12米) 13-19喉箍 （S952-12配1PCS、 S952-24配2PCS、 S952-48配2PCS、 S952-72配3PCS、 S952-96配4PCS、 S952-144配6PCS) ST适配器卡座 （S952-12配12PCS、 S952-24配24PCS、 S952-48配 |
48PCS、S952-72配72PCS、S952-96配96PCS、S952-144配144PCS) M6*16安装螺钉、 M6卡式螺母S952-12/24/48配4套、 S952-72/96
配8套、 S952-144配12套
电工绝缘胶布1卷。 |

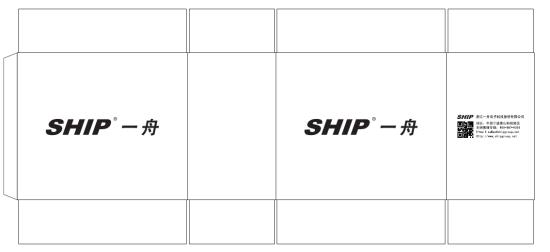

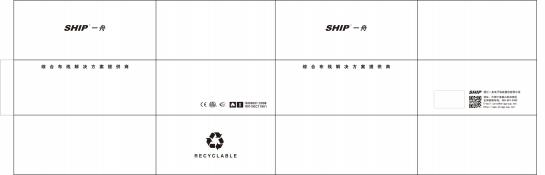

五． 产品包装
品类 | 包装方式 | 包装数量 | 包装尺寸 | 参考重量 |
S952-12 | 内箱 | 1 个 | 495X50X270mm | |
外箱 | 5 个 | 510X290X300mm | ||
S952-24 | 内箱 | 1 个 | 495X270X93mm | |
外箱 | 3 个 | 510X280X320mm | ||
S952-48 | 内箱 | 1 个 | 490X270X138mm | |
外箱 | 2 个 | 510X280X310mm | ||
S952-72 | 内箱 | 1 个 | 495X270X190mm | |
外箱 | 1 个 | 510X280X220mm | ||
S952-96 | 内箱 | 1 个 | 495X270X230mm | |
外箱 | 1 个 | 510X260X260mm | ||
S952-144 | 内箱 | 1 个 | 490X270X365mm | |
外箱 | 1 个 | 510X280X395mm |
2. 内盒: 单 B 瓦 每箱贴格证
3. 外箱 牛皮双 BE 瓦 每箱贴格证
六． 订购信息
产品编号 | 产品型号 | 产品名称 |
F7133010017 | S952-12 | 12 位 ODF 光纤配线架 （ST,FC,SC,LC 双工） |
F7133010018 | S952-24 | 24 位 ODF 光纤配线架 （ST,FC,SC,LC 双工） |
F7133010019 | S952-48 | 48 位 ODF 光纤配线架 （ST,FC,SC,LC 双工） |
F7133010020 | S952-72 | 72 位 ODF 光纤配线架 （ST,FC,SC,LC 双工） |
F7133010021 | S952-96 | 96 位 ODF 光纤配线架 （ST,FC,SC,LC 双工） |
F7133010022 | S952-144 | 144 位 ODF 光纤配线架 （ST,FC,SC,LC 双工） |
七． 修改记录
修改时间 |
修改内容 |
版本号 |
2022.11.16 | 定义版本号 | V.0 |
2022.2.14 | 更改安装螺钉数量， 喉箍数量 | V01 |
