SHIP®六类非屏蔽跳线适用于结构化布线系统；可传输数字，语音，数据和视频 信号，适合所有 E 级信道和 6 类的应用，包括 ISDN， 10 兆以太网， 100 兆快速 以太网， 1000 兆以太网，4/16Mbit/s 令牌环，TP-PMD/TP-DDI 125Mbit/s, ATM155Mbit/s ，ATM622Mbit/s。
一、产品标准
YD/T 926.3
ANSI/TIA-568.2-D-2018
ISO/IEC 11801-2017
二、产品图片、规格、尺寸

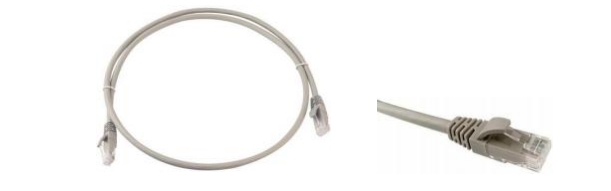

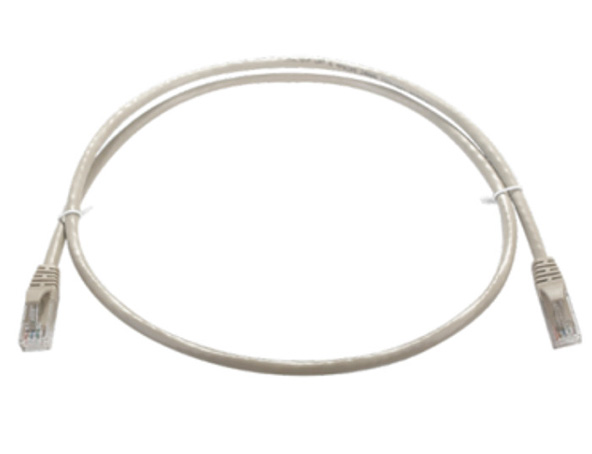

1，产品图片
规格、尺寸、安装要求
|
端接类型 |
A 端 |
B 端 |
|
TIA568B |
TIA568B |
|
|
导体材料 |
退火圆铜，多股绞合线 |
|
|
导体尺寸 |
26AWG（0.155± 0.003mm x 7绞） |
|
|
绝缘材料 |
实心聚烯烃 |
|
|
线对颜色 |
白-蓝、蓝、白-橙、橙、白-绿、绿、白-棕、棕 |
|
|
屏蔽结构 |
U/UTP |
|
|
电缆护套材料 |
聚氯乙烯（PVC）， 常规：灰色 |
|
|
外径 |
5.5±0.2mm |
|
|
插头材料 |
阻燃透明聚碳酸酯 |
|
|
簧片材料 |
铜表面镀金50 μ |
|
|
帽套 |
渐变型受力注塑帽套，有耳朵，参考图片 |
|
|
头型Logo |
手柄处有SHIP®图标，帽套处正面有SHIP图标 |
|
|
插拔次数 |
≥1000 次 |
|
|
安装及存储温度 |
0℃ ~ 50℃ |
|
|
使用温度 |
-20℃ ~ +60℃ |
|
|
印字内容 |
SHIP-TECH SYSTEM CABLE UTP CAT.6 4PAIRS 26AWG ISO11801 000001Mt…000002Mt… |
|
三 、产品包装
|
产品型号 |
长度 |
包装 |
每箱数量 |
参考净重 kg |
参考毛重 kg |
外箱尺寸 cm |
|
SF100-GY |
1m |
1 条/袋+标贴 |
100 |
45*30*23 |
||
|
SF200-GY |
2m |
1 条/袋+标贴 |
70 |
6.1 |
6.6 |
45*30*23 |
|
SF300-GY |
3m |
1 条/袋+标贴 |
50 |
45*30*23 |
四、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
SFxxx-GY |
六类非屏蔽跳线 x 米 y 色 |
每箱数量 |
|
|
F7102020012 |
SF100-GY |
六类非屏蔽跳线 1 米灰色 |
100 |
|
F7102020013 |
SF150-GY |
六类非屏蔽跳线 1.5 米灰色 |
80 |
|
F7102020014 |
SF200-GY |
六类非屏蔽跳线 2 米灰色 |
70 |
|
F7102020015 |
SF300-GY |
六类非屏蔽跳线 3 米灰色 |
50 |
|
F7102020016 |
SF500-GY |
六类非屏蔽跳线 5 米灰色 |
40 |
|
F7102020017 |
SF1000-GY |
六类非屏蔽跳线10米灰色 |
20 |
GY 表示颜色
|
颜色 |
代号（GY） |
色号 |
|
灰色 |
GY |
PANTONG 7536C |
|
蓝色 |
BL |
PANTONG 7686C |
|
黑色 |
BK |
RAL 9005 |
|
红色 |
RE |
RAL 3020 |
五、修改记录
|
修改时间 |
修改内容 |
版本号 |
|
2024.10.17 |
定义版本号 |
V.0 |
