6A 类非屏蔽低烟无卤电缆应用于结构化布线数据传输电缆；传输数字，语音， 数据和视频信号，适合所有 EA 级链路和 6A 类的应用，包括 ISDN ，10 兆以太 网， 100 兆快速以太网， 1000 兆以太网， 10GBast-T,4/16Mbit/s 令牌环， TP-PMD/TP-DDI 125 Mbit/s,ATM155Mbit/s ，ATM622Mbit/s。
一、产品特点
符合 ANSI/TIA-568.2-D 500MHz 测试
向下兼容 CAT6 和 CAT5e 系统，支持短通道和长通道 支持语音、数据、视频信号高速传输
优异且可靠的抗外部串扰性能
减小水平电缆的外形尺寸，提高管道填充比，降低布线成本
提高布线密度，改善运行时的空气流通及冷却 无需焊接或接地，简化安装，提升布线效率
提供电缆长度标记，减少浪费
可满足 B1 级阻燃
二、产品标准
YD/T1019-2013
ANSI/TIA-568.2-D-2018
ISO/IEC 11801-2017
GB 31247-2014

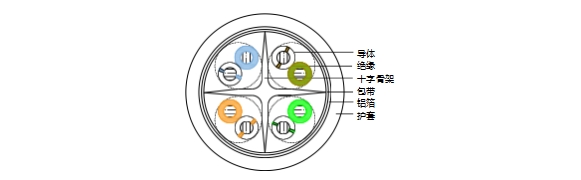

三、产品图片、规格、尺寸

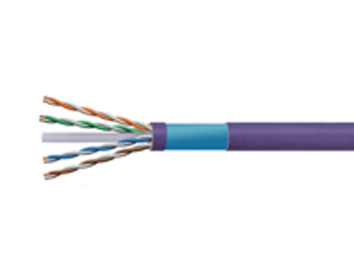

1，产品图片
2，规格、尺寸、安装要求
|
电缆对数 |
4 对 |
||
|
线对颜色 |
白蓝、蓝、白橙、橙、白绿、绿、白棕、棕 |
||
|
导体 |
结构 |
单股 |
|
|
材料 |
退火圆铜 |
||
|
线规 |
23AWG |
||
|
绝缘 |
芯线外径 |
白蓝-蓝 |
1.18±0.10mm |
|
白绿-绿 |
1.14±0.10mm |
||
|
白橙-橙/白棕-棕 |
1.09±0.10mm |
||
|
材料 |
白蓝-蓝/白绿-绿 |
物理发泡 PE |
|
|
白橙-橙/白棕-棕 |
HDPE+色母 |
||
|
分辨色 |
色条 |
||
|
包带 |
单面铝箔 |
||
|
十字骨架材料 |
PE |
||
|
护套 |
材料 |
LSZH |
|
|
外径 |
7.4±0.5mm |
||
|
平均厚度 |
0.60±0.1mm |
||
|
印字 |
SHIP-TECH SYSTEM CABLE U/UTP CAT6A 4PAIRS 23AWG LSZH ISO11801 D193-D-B1 HSYPZ-6A 4*2*0.57 YD/T1019-2013 批号 001M … 305M |
||
|
成卷方式 |
木盘平绕 |
||
|
安装温度 |
0℃~ +60℃ |
||
|
使用及存储温度 |
-20℃~ +60℃ |
||
|
线缆参考净重 |
16.7kg/305m |
||
四、产品性能
1，机械性能
|
导体的断裂伸长率 |
≥15% |
|
绝缘断裂伸长率 |
HDPE:≥300% 发泡 PE: 200% |
|
绝缘抗张强度 |
HDPE:≥16MPa 发泡 PE: ≥10MPa |
|
护套老化前抗张强度 |
≥10MPa |
|
护套老化后抗张强度(100℃±2℃,168h) |
≥8MPa |
|
护套老化后抗张强度变化率 |
±30% |
|
护套老化前断裂伸长率 |
≥125% |
|
护套老化后断裂伸长率(100℃±2℃,168h) |
≥100% |
|
护套老化后断裂伸长变化率 |
±30% |
|
绝缘线芯断线、混线 |
不断线不混线 |
2，电气性能
|
特性阻抗 |
1-100MHZ |
100±15Ω |
|
100-250MHZ |
100±22Ω |
|
|
250-500MHZ |
100±25Ω |
|
|
单根导体直流电阻 |
≤9.5Ω/100m |
|
|
线对内直流电阻不平衡 |
≤2.0% |
|
|
介电强度 DC 导体间 |
1000V,1min 无击穿 |
|
|
传播时延差 |
≤45ns/100m |
|
|
传播时延 |
≤536ns/100m |
|
|
额定传输速率（NVP） |
65% |
|
|
绝缘电阻 |
≥5000MΩ·km +20℃ DC (100-500)V |
|
3，传输性能
|
频率 (MHz) |
衰减 (dB/100m) （最大值） |
回波损耗 (dB)（最 小值） |
近端串 音衰减 (dB) （最小 |
近端串音 衰减功率 和(dB) （最小 |
等电平远端 串音衰减 (dB/100m) （最小值） |
等电平远端串 音衰减功率和 (dB/100m) （最小值） |
外部近端串音 衰减功率和 (dB) （最小值） |
外部远端衰减 串音比功率和 (dB/100m) （最小值） |
|
1 |
2.1 |
22.0 |
75.3 |
72.3 |
67.8 |
64.8 |
67.0 |
67.0 |
|
4 |
3.8 |
25.0 |
66.3 |
63.3 |
56.0 |
53.0 |
67.0 |
66.2 |
|
10 |
5.9 |
27.0 |
60.3 |
57.3 |
48.0 |
45.0 |
67.0 |
58.2 |
|
16 |
7.5 |
27.0 |
57.2 |
54.2 |
43.9 |
40.9 |
67.0 |
54.1 |
|
20 |
8.4 |
27.0 |
55.8 |
52.8 |
42.0 |
39.0 |
67.0 |
52.2 |
|
31.25 |
10.5 |
25.4 |
52.9 |
49.9 |
38.1 |
35.1 |
67.0 |
48.3 |
|
62.5 |
15.0 |
22.8 |
48.4 |
45.4 |
32.1 |
29.1 |
65.6 |
42.3 |
|
100 |
19.1 |
21.1 |
45.3 |
42.3 |
28.0 |
25.0 |
62.5 |
38.2 |
|
200 |
27.6 |
18.6 |
40.8 |
37.8 |
22.0 |
19.0 |
58.0 |
32.2 |
|
300 |
34.3 |
17.8 |
38.1 |
35.1 |
18.5 |
15.5 |
55.3 |
28.7 |
|
400 |
40.1 |
17.8 |
36.3 |
33.3 |
16.0 |
13.0 |
53.5 |
26.2 |
|
500 |
45.3 |
17.8 |
34.8 |
31.8 |
14.0 |
11.0 |
52.0 |
24.2 |
4，阻燃性能
符合 GB 31247-2014 标准中规定的 B1 级阻燃
五、产品包装
包装规格：(木盘平绕)
|
盘面*盘内经*盘内高 |
Φ40*Φ16*L24 cm |
|
线缆长度 |
305m/木盘 |
|
整盘参考重量 |
18.5kg |
六、订购信息
|
产品编号 |
产品型号 |
产品名称 |
包装 |
|
- |
D193-D-B1 |
U/UTP 6A 类 4 对非屏蔽低烟无卤阻燃 B1 级电缆 |
305 米/盘 |
